Программа «ОМ СНиП Железобетон»

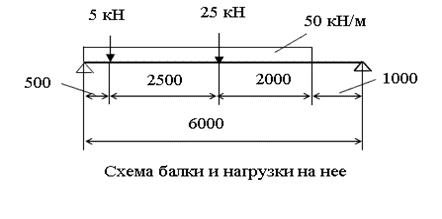

Рассмотрим расчет на поперечную силу шарнирно опертой балки на двух опорах (см. Рисунок). Нагрузки не включают кратковременные непродолжительного действия. Сечение балки 200x500 мм. Расстояние от нижней грани до центра тяжести сечения растянутой арматуры составляет 50 мм. Бетон класса В20 естественного твердения. Требуется подобрать интенсивность хомутов.

Согласно расчетам по ПК SCAD, необходимая интенсивность хомутов у опоры составляет 232 Н/мм, а в пролете хомуты можно не ставить. Программа «ОМ СНиП Железобетон» и «ручной» счет показали, что в приопорной зоне интенсивность хомутов должна составлять 48.6 Н/мм, и эта интенсивность является минимальной из условия (83) СНиП, т.е. должна распространяться на всю длину балки. Таким образом, несмотря на более чем 4-кратный запас поперечной арматуры у опоры, в пролете результаты расчета по программе SCAD требованиям СНиП не удовлетворяют. Этот пример опубликован в статье М.Б.Краковского в журнале «Бетон и железобетон» № 2, 2001 и не был опровергнут, однако и в 2007 г. расчет на поперечную силу по ПК SCAD дает те же результаты.
